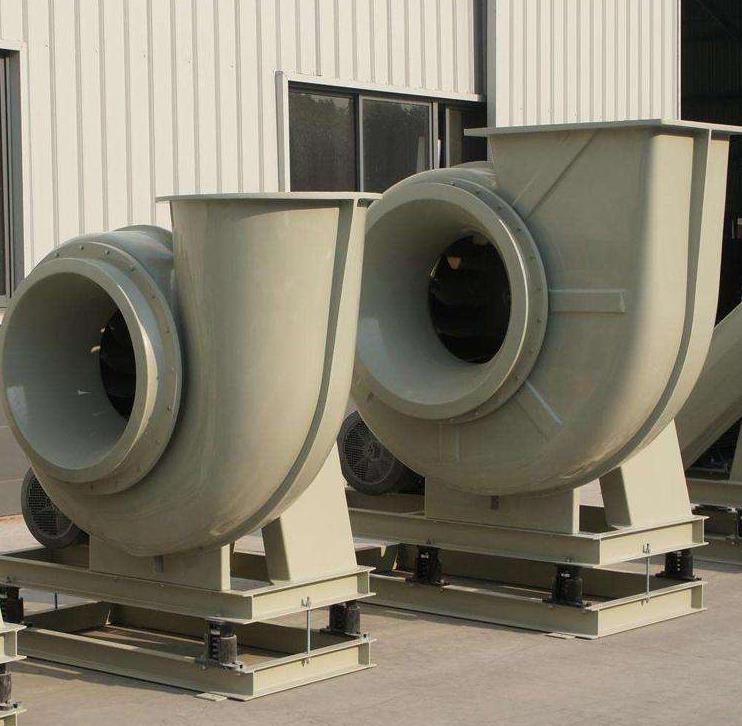

4-72-8C玻璃鋼離心風機
更新時間：2022-10-24 17:09:12
一、特點和用途4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣...
一、特點和用途
4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型通風機可作為易燃揮發性氣體的通風換氣用，氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80oC。
B4-72型通風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同。No2.8～6A采用B35型帶法蘭盤與底腳的電動機，No6～12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。
二、4－72型、 B4－72型離心通風機性能參數表
性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。
| 產品型號 | 轉 速 r / min |
序號 | 流量 m3 / h | 全 壓 Pa | 電 動 機 | |
| 型 號 | 功 率 kW | |||||
| 4-72 № 2.8 A | 2900 | 1 | 1131～2356 | 994～606 | Y90S-2(B35) | 1.5 |
| 4-72 № 3.2 A | 2900 | 1 | 1688～3517 | 1300～792 | Y90L-2(B35) | 2.2 |
| 1450 | 1 | 844～1758 | 324～198 | Y90S-4(B35) | 1.1 | |
| 4-72 № 3.6 A | 2900 | 1 | 2664～5268 | 1578～989 | Y100L-2(B35) | 3 |
| 1450 | 1 | 1332～2634 | 393～247 | Y90S-4(B35) | 1.1 | |
| 4-72 № 4 A | 2900 | 1 | 4012～7149 | 2014～1320 | Y132S1-2(B35) | 5.5 |
| 1450 | 1 | 2006～3709 | 501～329 | Y90S-4(B35) | 1.1 | |
| 4-72 № 4.5 A | 2900 | 1 | 5712～10562 | 2554～1673 | Y132S2-2(B35) | 7.5 |
| 1450 | 1 | 2856～5281 | 634～416 | Y90S-4(B35) | 1.1 | |
| 4-72 № 5 A | 2900 | 1 | 7728～15455 | 3187～2019 | Y160M2-2(B35) | 15 |
| 1450 | 1 | 3864～7728 | 790～502 | Y100L1-4(B35) | 2.2 | |
| 4-72 № 6 A | 1450 | 1 | 6677～13353 | 1139～724 | Y112M-4(B35) | 4 |
| 960 | 1 | 4420～8841 | 498～317 | Y100L-6(B35) | 1.5 | |
| 4-72 № 6 D | 1450 | 1 | 6677～13353 | 1139～724 | Y112M-4 | 4 |
| 960 | 1 | 4420～8841 | 498～317 | Y100L-6 | 1.5 | |
| 4-72 № 8 D | 1450 | 1 | 15826～29344 | 2032～1490 | Y180M-4 | 18.5 |
| 960 | 1 | 10478～19428 | 887～651 | Y132M2-6 | 5.5 | |
| 730 | 1 | 7968～14773 | 512～376 | Y132M-8 | 3 | |
| 4-72 № 10 D | 1450 | 1 | 40441～56605 | 3202～2532 | Y250M-4 | 25 |
| 960 | 1 | 62775～37476 | 1395～1104 | Y200L1-6 | 18.5 | |
| 730 | 1 | 20360～28497 | 805～637 | Y160L-8 | 7.5 | |
| 4-72 № 12 D | 960 | 1 | 46267～64759 | 2013～1593 | Y280S-6 | 45 |
| 730 | 1 | 35182～49244 | 1160～919 | Y225S-8 | 18.5 | |
| 4-72 № 6 C | 2240 | 1 | 10314～20628 | 2734～1733 | Y160L-4 | 15 |
| 2000 | 1 | 9209～18418 | 2176～1380 | Y160M-4 | 11 | |
| 1800 | 1 | 8288～16576 | 1760～1116 | Y132M-4 | 7.5 | |
| 1600 | 1 | 7367～14734 | 1389～881 | Y132S-4 | 5.5 | |
| 1250 | 1 | 5756～11511 | 846～537 | Y100L2-4 | 3 | |
| 1120 | 1 | 5157～10314 | 679～431 | Y100L1-4 | 2.2 | |
| 1000 | 1 | 4605～9209 | 541～344 | Y100L1-4 | 2.2 | |
| 900 | 1 | 4144～8288 | 438～278 | Y90L-4 | 1.5 | |
| 800 | 1 | 3684～7367 | 346～220 | Y90S-4 | 1.1 | |
| 4-72 № 8 C | 1800 | 1 | 19646～25240 | 3143～3032 | Y200L1-2 | 30 |
| 2 | 28105～36427 | 2920～2302 | Y200L2-2 | 37 | ||
| 1600 | 1 | 17463～22435 | 2478～2390 | Y180M-2 | 22 | |
| 2 | 24982～32380 | 2303～1816 | Y200L1-2 | 30 | ||
| 1250 | 1 | 13643～25297 | 1507～1106 | Y160M-4 | 11 | |
| 1120 | 1 | 12224～15705 | 1209～1166 | Y132M-4 | 7.5 | |
| 2 | 17487～22666 | 1124～887 | Y160M-4 | 11 | ||
| 1000 | 1 | 10914～14022 | 963～929 | Y132S-4 | 5.5 | |
| 2 | 15614～20237 | 895～707 | Y132M-4 | 7.5 | ||
